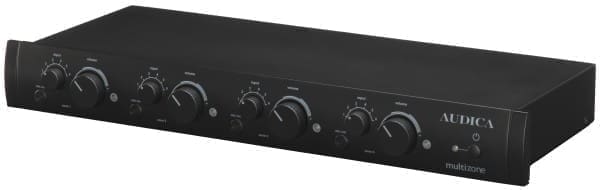

MULTIzone описание :
Микшер управления зонами, состоящий из 4 зон с 6 музыкальными входами и микрофонным входом для пейджинговых приложений. Каждый из 4 выходов может быть независимо сконфигурирован для подачи музыки с любого из входов плюс микрофон для пейджинга, а относительные уровни задаются элементами управления на передней панели. Музыка автоматически понижается по уровню (приглушается), чтобы объявления были четко услышаны. Выход каждой зоны монофонический, а все входы стереофонические (встроенные в монофонические).

Зональные выходы могут иметь плоский отклик или эквалайзер Audica, если требуется. Предусмотрен приглушенный вход управления для связи с системами управления огнем. Это отключает все музыкальные входы, сохраняя микрофон пейджинга активным для объявлений о безопасности. Удаленное управление зоной возможно через проводные панели управления или интерфейс RS232. До 7 единиц MULTIzone могут быть связаны (последовательно ) для систем до 28 зон.

Входы :
Гнездо стерео Phono для входа 1, 2, 3, 4, 5, 6
Сбалансированный вход XLR для пейджингового микрофона. (Опция фантомного питания 48 В)
15- контактный разъем D- типа для подключения аудио (и дополнительно микрофона и RS232) входов к другому устройству.
Также имеется пять входов управления: дистанционное управление зоной на разъеме RJ45 для зон 1, 2, 3, 4 и RS232.

Другое :
Электропитание от 3- контактного разъема IEC . Сетевой кабель 2 метра в соответствии с sku.
Вход MUTE для панели управления огнем на разъемах Phoenix. Он может быть подключен к изолированным контактам (нормально разомкнутым) или к входу напряжения ( 3–24 В постоянного тока). Смысл этого входа может быть изменен внутренней перемычкой, так что вместо этого нормально замкнутый контакт или отсутствие 3-24 В вызывает приглушение.

Выходы :
Доступны восемь выходов и сквозной канал для последовательного подключения входов к нескольким устройствам.
Выход монофонического гнезда для зоны 1, 2, 3, 4. Выбор плоской или кривой AEQ.
Сбалансированный аудиовыход на разъеме Phoenix для зоны 1, 2, 3, 4. Копирует выходной разъем фоно-гнезда для зоны.
15- контактный разъем D- типа для подключения аудиовходов (и дополнительно микрофона и RS232) к другому устройству.

Управление :
Передняя панель:
Сетевой выключатель (полный выключатель линии переменного тока — не резервное управление)
зона 1, 2, 3, 4 выбора источника. зона 1, 2, 3, 4 музыкальный контроль уровня.
зона 1, 2, 3, 4-страничный уровень микширования. (Когда установлено на ноль, музыкальное сопровождение отключено для этого канала)

Задняя панель:
Поворотный потенциометр для установки усиления для входа 1, 2, 3, 4, 5, 6. Поворотный потенциометр для установки усиления для входа микрофона.
DIP-переключатель для включения фантомного питания 48 В для входа микрофона.
Поворотный потенциометр для настройки вклада компрессора в канал микрофона.
Поворотный потенциометр для регулировки низкого и среднего тона на входе микрофона (с центром при 150 Гц).
Поворотный потенциометр для управления средним и высоким тоном на входе микрофона (с центром на 5 кГц).
Поворотный потенциометр для прослушивания музыки «уровень пола» (уровень ослабления музыки).
Поворотный потенциометр для времени выхода музыкального приглушения (время затухания музыки ).
DIP-переключатель для установки источника микрофона (входной или проходной).
Три DIP-переключателя для настройки адреса RS232 (от 1 до 8).
DIP-переключатель для переключателя источника RS232 (входной или проходной).
Четыре DIP-переключателя для включения эквалайзера Audica (AEQ) на каждом выходном канале.

Индикаторы на передней панели :
Индикатор питания. Выключен, когда сетевой выключатель выключен. Синий, когда питание включено. Кратковременное быстрое мигание указывает, что в режиме ожидания включен RS- 232.
Индикаторы канала. Каждый канал имеет белый светодиодный индикатор, чтобы показать наличие сигнала. Яркость светодиода дает некоторое представление об уровне сигнала.

Индикаторы задней панели :
Микрофон светодиодный. Это двухцветный светодиод, помогающий настроить уровень входного сигнала микрофона. Зеленый цвет указывает, что сигнал находится в оптимальном диапазоне (> — 20 дБ), а красный цвет указывает на неизбежное ограничение (> — 2 дБ).
Входные каналы. Один двухцветный светодиод предназначен для установки уровней линейного входа. Подавая сигнал на каждый вход, можно установить уровень в соответствии с индикатором MIC выше.

Интерфейс RS- 232:
Интерфейс RS- 232 позволяет управлять всеми основными функциями устройства. Команды предназначены только для «абсолютного» контроля (например, Volume = 68). Он также контролирует, какие каналы назначены для RS232. Это позволяет некоторым каналам оставаться под ручным управлением, в то время как другие контролируются RS- 232. Пользователь также может установить адрес для зоны MULTI на своей задней панели, позволяя управлять несколькими связанными устройствами из одного порта RS- 232. Если эта функция требуется, пользователь просто устанавливает источник сигнала RS- 232 на «Цепь» на задней панели и назначает разные адреса каждому устройству. Данные RS- 232 передаются на все цепочечные устройства с использованием того же кабеля, что и проходной сигнал . RS- порт 232 является уни-Направленная, MULTIzone не отправляет никаких данных.

Функциональное описание :
Каждая из 4 зон имеет независимые элементы управления для всех переменных. Поворотный переключатель выбирает, какой вход используется для этой зоны, а уровень музыки устанавливается с помощью поворотного регулятора на передней панели. Микширование микрофона в зоне контролируется отдельным поворотным регулятором в «предустановленном» стиле, который регулируется с помощью отвертки на передней панели. Когда сигнал микрофона превышает пороговое значение, уровень музыки автоматически снижается до уровня, который позволяет четко слышать сигнал микрофона (это ослабление регулируется на задней панели).
Каждая зона имеет как односторонние (phono / RCA) выходы, так и симметричный выход на разъемах Phoenix. Переключатель определяет, применяется ли эквалайзер Audica к выходу или нет.
Максимальный выходной уровень на линейных выходных гнездах составляет 4,0 В
Максимальный выходной уровень на сбалансированных выходных гнездах составляет 8,0 В, с электронной балансировкой.
Если вы получаете односторонний выходной сигнал от симметричных выходных клемм, тогда используйте вывод заземления для экрана и вывод «+» для сигнала. НЕ подключайте выходной контакт «- » к земле!
Каждый вход имеет независимую регулировку усиления, позволяющую согласовывать уровни источников, предотвращая скачки уровня при выборе разных музыкальных источников и оптимизируя отношение сигнал / шум системы. Микрофонный вход также имеет регулировку усиления для согласования различных микрофонов с требуемым оптимальным входным уровнем. Поскольку диапазон усиления на входе микрофона составляет от +50 дБ до -10 дБ, его также можно использовать в качестве входа линейного уровня (максимальный вход 3,3 В среднеквадратичного значения).
Диапазон входного напряжения для линейного входа составляет 240 мВ (максимальное усиление) — 6,40 В (минимальное усиление) для полной шкалы.
Диапазон входного напряжения для микрофона In составляет 4,00 мВ (максимальное усиление) — 3,30 В (минимальное усиление) для полной шкалы.
Для входа микрофона предусмотрена пара регуляторов тембра, которые помогают компенсировать любые слабые стороны микрофона. Также предусмотрен переменный эффект компрессора для выравнивания различий в громкости, вызванных разными
