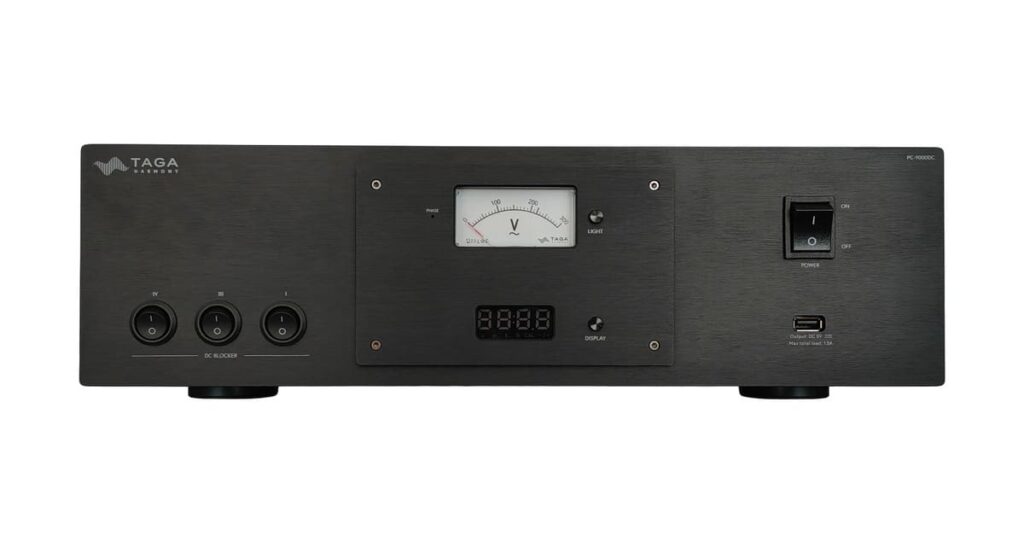

Сетевой кондиционер TAGA Harmony PC-9000DC Black

Кондиционер питания PC-DC объединяет 4 функции в одном устройстве: фильтрация помех питания; блокировка постоянного тока; линейный источник питания для портов USB; и защита от скачков напряжения и перегрузки (для всех выходов питания и портов USB).

ФИЛЬТРАЦИЯ ШУМОВ ПИТАНИЯ
Электрическая сеть в наших домах или на рабочих местах подвергается различным помехам, например, электромагнитным помехам (ЭМП), создаваемым приборами, подключенными к той же сети (холодильники, кондиционеры, компьютеры и т. д.).
Эти помехи производятся не только внутри вашего дома или офиса, но и всеми приборами в вашем здании или даже за его пределами и могут различаться в зависимости от времени дня или недели, когда меняется трафик в электрической сети.
Все эти помехи, которые мы называем шумами, могут проникать в ваше питание переменного тока и мешать работе вашей системы.
Это «грязное» электричество может оказать негативное влияние на производительность вашей аудио-видео системы.

Кондиционер питания TAGA Harmony — отличный способ ограничить негативные шумы от вашего электричества и изолировать вашу систему от загрязненного питания.

Загрязненное электричество также оказывает негативное воздействие на внутренние цепи и источники питания вашего оборудования, а преобразователь напряжения PC-DC работает как буфер между настенной розеткой и вашим оборудованием, помогая увеличить срок службы подключенных компонентов.

• Независимые группы коммутируемых и некоммутируемых розеток 230 В — 240 В  (типа Schuko), оснащенные 4 независимыми фильтрами помех, каждый из которых специально разработан для данной группы и для использования с определенным аудио- и видеооборудованием.
• Отдельный синфазный индуктор SQ используется для каждой группы розеток.
  — Обмотка из плоской эмалированной проволоки из бескислородной меди высокой чистоты.
  — Низкое сопротивление постоянному току, равномерно распределенное электрическое поле и чрезвычайно малая распределенная емкость для улучшенной фильтрации высокочастотных электромагнитных помех.
  — Хорошее рассеивание тепла для более высокой эффективности.
  — Большая плотность прохождения тока, более чем в 1,3 раза превышающая плотность круглого медного провода, что позволяет улучшить фильтрацию при использовании аналогичного размера.
  — Дополнительные преимущества для улучшенной фильтрации: замкнутая магнитная цепь, малая магнитная утечка, хорошая проводимость и эффект излучения, стабильная консистенция и улучшенный высокочастотный скин-эффект.
• Высококачественные конденсаторы класса X для улучшенной фильтрации.
• Высокомощный тороидальный трансформатор 200 Вт для изоляции оборудования от помех в линии (для исходных устройств).
  — Алюминиевая металлическая пленка эффективно защищает трансформатор от электромагнитных помех, повышая его эффективность и производительность.
  — Проводка из бескислородной меди 18AWG: первичная AWM 1672 и вторичная AWM 1007 обеспечивают наилучшую проводимость.
• Проводка из бескислородной меди (AWM 1015 16AWG), соединяющая основную плату с выходами.

 DC BLOCKER
Встроенный DC-блокиратор удаляет или, по крайней мере, снижает нежелательную постоянную составляющую напряжения питания в выбранных выходных розетках, ответственную за шумы (жужжание) и повышенную рабочую температуру трансформаторов, что ухудшает качество звука.
В результате подключенные аудио-видео устройства работают тише и эффективнее, а также существенно снижается сетевой гул в динамиках.

• Блокиратор постоянного тока, переключаемый в режиме реального времени для выбранных групп розеток 230 В – 240 В.
  Вы можете включать и выключать блокировщик постоянного тока на лету для наилучшего звучания.
• Мощная блокировка входящего постоянного тока до  12000 мВ (12 В).
• 10 сильноточных высокочастотных мостов и 2 конденсатора емкостью 47000 мкФ — чрезвычайно эффективная блокировка постоянного тока и в то же время отсутствие негативного влияния на качество звука.

ЛИНЕЙНЫЙ БЛОК ПИТАНИЯ ДЛЯ ВЫХОДОВ USB
Большинство электронных устройств с питанием от постоянного тока используют простые и недорогие внешние адаптеры питания с импульсными источниками питания.
Такие адаптеры работают на высоких частотах переключения для подачи питания, что может привести к появлению различных электрических шумов на подключенных устройствах и даже ввести эти шумы в вашу электрическую сеть, влияя на другое оборудование.
Такие шумы значительно ухудшают качество звука и эффективность аудио-видеоустройств.
Решением является использование высококачественного линейного блока питания, например, в кондиционерах PC-DC.
Линейный блок питания PC-DC обеспечивает очень существенное и немедленное улучшение качества звука ваших устройств с питанием от постоянного тока.

• Встроенный изолирующий тороидальный силовой трансформатор для источников также используется для обеспечения стабильного питания портов USB.
• 3-уровневая сеть фильтрации:
  I и II уровень для напряжения 230–240 В  : начальная фильтрация системой фильтрации помех питания устройства, а вторая — встроенным изолирующим силовым трансформатором.
  III уровень для напряжения постоянного тока  : специально разработанная фильтрация (включая фильтрацию высокочастотных электромагнитных помех для выхода 5 В) на конечном этапе отдельно для портов USB.

ВНУТРЕННЯЯ ПРОВОДКА ИЗ СЕРЕБРА И МЕДИ
Все внутренние провода, соединяющие основную плату с розетками (230 В-240 В и USB), изготовлены из посеребренной бескислородной меди чистотой 4N (99,99%) и изолированы тефлоном.
Провода, соединяющие вход питания и все переключатели (питание, фаза, сброс) с основной платой, изготовлены из бескислородной меди AWM 1015 14AWG.
Аналоговые и цифровые индикаторы используют двухизолированные бескислородные медные провода AWM 1672 22AWG для соединения с основной платой.

ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ И ПЕРЕГРУЗОК
Кондиционер PC-DC обеспечивает защиту от перенапряжений и перегрузок для всех выходов.
Защита уровня I  : система фильтрации и защиты с автоматическим выключателем с кнопкой сброса.
II уровень, 4-уровневая дополнительная защита для портов USB  :
система, использующая встроенный изолирующий силовой трансформатор -> понижающий импульсный регулятор -> высокочастотная фильтрация электромагнитных помех для выхода 5 В -> схема короткого замыкания и тепловой перегрузки, специально разработанная для портов USB.

ДРУГИЕ ХАРАКТЕРИСТИКИ

• Аналоговый индикатор напряжения с переключаемой подсветкой для контроля стабильности напряжения в розетке.
• Цифровой индикатор напряжения (В) / тока (в мА или А) / мощности (Вт) для отображения данных в реальном времени, который можно отключить.
• Функция определения фазы и переключатель полярности указывают на неправильную фазу питания и позволяют легко ее исправить.
• Вход питания IEC C14 и съемный кабель питания Schuko-IEC C13 позволяют в любой момент перейти на высококачественный аудиофильский кабель питания.

Благодаря стабилизаторам напряжения PC-DC вы сможете наслаждаться лучшим качеством звука вашего аудио- и видеооборудования.

Сравнить сетевые фильтры и кондиционеры:

Дизайн: Кондиционер линии электропередач с блокиратором постоянного тока

Розетки Тип Schuko (230 В – 240 В):
4 переключаемых
4 непереключаемых

4 группы (по 2 розетки в каждой):

Переключаемые:
I (макс. 3 А) цифровые аксессуары [DC Blocker]
II (макс. 1 А) источники звука

Непереключаемые:
III (макс. 5 А) предусилители и аксессуары [DC Blocker]
IV (макс. 5 А) усилители [DC Blocker]

Порты USB-A (линейный источник питания): x 2 (5 В)

Общая максимальная мощность нагрузки: 14 А, 3450 Вт (всего для всех розеток и портов USB)

Для каждой группы:
Группа I (макс. 3 А)
Группа II (макс. 1 А)
Группа III (макс. 5 А)
Группа IV (макс. 5 А)

Порты USB 2,1 А (всего)

Фильтр шума: -10 дБ ~ 55 дБ (2 — 100 МГц)
Максимальный импульсный ток: 4500A [8/20мкс – один раз]
Макс. пиковое напряжение: 3000В [10мА]
Макс. напряжение зажима: 775 В [8/20 мкс]
Макс. энергия: 140Дж [10/1000мкс]
Блокировка входящего постоянного тока: До 12000 мВ (12 В)

Характеристики/аксессуары
Защита от перенапряжения
Защита от перегрузки
Детектор фаз с переключателем полярности
Аналоговый индикатор напряжения (точность ±5%) с подсветкой
Цифровой индикатор напряжения/ампер/ватт (точность ±3%)
USB-зарядка

Кабель питания Schuko-IEC C13 (1,5 м)
Мощность переменного тока/потребляемая мощность 230 В 50/60 Гц
2,0 Вт (выключено — без подключенных внешних устройств)
3,5 Вт (включено — без подключенных внешних устройств)
+ 0,2 Вт (с включенной подсветкой)
Размеры (В x Ш x Г): 13,3 x 43 x 34 см (включая ножки)
Вес: 9,2 кг/шт.
